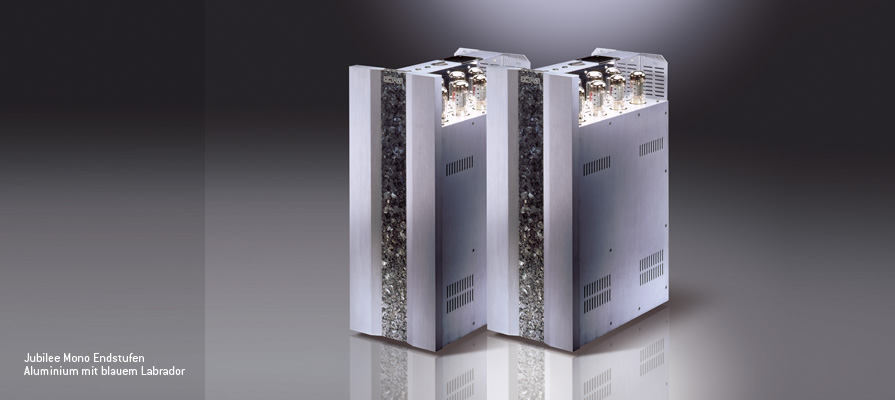

The Jubilee Mono
Jubilee MONO ”ジュビリー・モノ”は、五極管構成のクアトロ(4×4)プッシュプルパワーアンプです。280W 最大出力時、歪み率は2%と、非常に安定した動作を実現しています。

電源管理と電子保護回路システム
OCTAVE-オクターブの創始者であるAndreas Hofmann (アンドレアス・ホフマン)が最初に設計したRE280 ステレオパワーアンプは、伝統的なパワーアンプ技術を根底に置いています。そして、それ以降の「全てのOCTAVE 製品同様」、このアンプにもOCTAVEオリジナル技術による電源管理と電子保護回路が装備されています。 電源管理システムは、スイッチON時に真空管のヒーティング並びに供給電圧をモニタリングし、調整します。これは、真空管の寿命をのばすとともに、安定したサウンドを維持させるために非常に重要なことです。また、電源ON時の巨大なサージ電流を取り扱う電源供給パーツへの影響も和らげます。 多くのメーカーは、電子的、又は消極的な保護機能でさえも真空管アンプに搭載することを躊躇していますが、それはアンプの寿命、さらには操作安全性をも、ユーザーが制御することの出来ない要因に左右されてしまうことを意味します。OCTAVE では、もちろん電子保護システムをパワーアンプに装備しています。

入力ゲイン段の最適化と電源供給
オリジナルのRE280 で確立した、これまで市場に出ている製品との違いを明確にした革新的な技術が、入力ゲイン段の最適化と電源供給です。さらに電源部は新しい設計手法が用いられており、ダブルスターグラウンディングと供給電圧のアイソレーションが特徴です。 入力段の最適化は、非常に正確なプッシュプル動作と、再生周波数帯域を80kHz にまで拡張するために優れた位相安定性、さらには刻々と変動するスピーカーのインピーダンス特性、負荷からの絶対的な免疫力を提供するものです。音質の観点から言うと、これらの強化は、インピーダンス応答やスピーカーの能率に左右されない、継続的な再生パフォーマンスを可能にします。

新しい設計手法の五極管構成
Jubilee MONO パワーアンプでは、さらなる躍進を遂げました。これまでOCTAVE が発表してきたパワーアンプと同様 に、電子化された電源管理と最適化された入力段を使いつつ、強化された出力段構成の恩恵を受けています。このアンプの革命的なところは、古典的で、ほとんど皆が忘れかけている五極管接続を取り入れ、圧倒的な高音質を実現したことです。 古典的な設計の五極管接続は初期のパワーアンプではよく採用されていました。それは信頼性と高出力再生を比較的容易に可能にしていたからです。現代的視野から言うと、この構成の難点は、ダイナミックレンジの狭さと高レベルの歪み、安定性の低さにあります。しかし、これらのポイントは五極管設計そのものに直接起因するものではなく、当時採用されていた回路設計によるものでした。 Andreas Hofmann は、典型的な五極管構成の欠点を排除する、新しい設計手法を開発しました。それは、五極管モードの操作に欠かせない補助電流のための、2つ目の電源供給回路まで含む領域におよびます。強化された五極管回路は、音質と工学的観点の両方において理想的とも言えるものです。強化された五極管回路による恩恵の中には、電源電圧の干渉や揺らぎに対する絶対的な免疫や、様々な出力管に対する互換性の広さがあります。

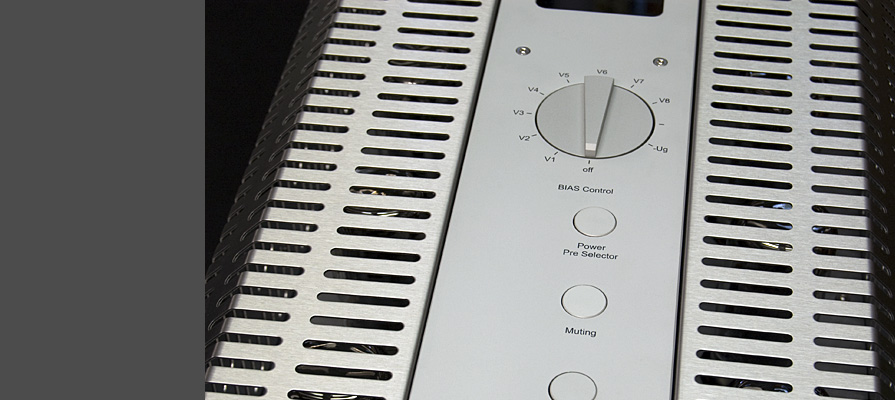

テスト機器が不要なバイアス調整機能
更なる効果的な機能として、バイアス調整機能を装備。似通ったA級パワーアンプタイプとは異なり、AB級アンプは出力管のためのアイドリング電流を最適化させるためにマイナスグリッドのバイアスを調整する必要があります。真空管のエージングが進むにつれて設定を変更しなければならず、真空管が交換された時は調整が必要です。 通常ではテスト機器が必要となり、測定するための知識が求められますが、Jubilee MONO では、アンプの電源さえON になっていれば、簡単な方法でいつでもバイアスを確認し最適化することが可能です。 この調整は、アンプの特性音質、すなわちトータルパフォーマンスの向上に多大な影響をもたらします。

※Jubilee は受注生産となりますので、フェイシアのカラーについては別途ご相談ください。また、生産期間にお時間をいただく場合がございます。納期等、詳細はお問合せ下さい。


  Specifications
invi
  出力
250W (4Ω)m

invi
  出力段構成   クアトロ(4×4)プッシュプル、五極管方式
invi
  再生周波数帯域   10Hz-80kHz / ±0.5dB
invi
  入力インピーダンス   RCA: 90kΩ, XLR: 13kΩ
invi
  入力感度(フル変調)   RCA: 2.4V, XLR: 2.4V×2
invi
  全高調波歪   0.1%以下/10W/ 4Ω時
invi
  SN比   103dB 以上
invi
  最小負荷インピーダンス
invi
  消費電力   最小320W (無出力信号時)
最大600W (フルパワー時)

invi
  入力端子   RCA×1, XLR×1 (Neutrik)/1 台
invi
  出力端子   バインディングポスト×2 組/1 台
invi
  真空管   6550×8, ECC802×4
invi
  アイドル電流   通常動作電流28mA 出力管毎
invi
  真空管毎に調整可能なグリッド電圧調整範囲   -30~80V
invi
  突入電流を防ぐためのソフトスタート機能   最大800W / 時間遅延3 フェーズ、
6A を超えた電流の時間は1 秒未満

invi
  電源ONからの起動時間   50秒
invi
  AC 電源フューズ定格   メインフューズ: 8A (スローブロー,IEC タイプ),
ヒータートランス: 2.5A,
高電圧トランス: 6A

invi
  ヒーターシステム   出力管6.3V AC 点火,
ドライバー真空管12.6V DC 点火(2×)

invi
  ドライブ段への供給電圧   280V DC
invi
  真空管保護機能   出力管: トリガー電流170mA
ドライバー回路: 320V DC 過電圧検知

invi
  NFB 値   17dB
invi
  ゲイン   30dB
invi
  オープンループゲイン   40dB
invi
  残留ノイズ   200μV 以下/200Hz-20kHz 内では100μV 以下
invi
  icon Download:
取扱説明書:jubileemono_jan.pdf

invi
  General Facts
invi
  サイズ
280×750×420mm/台

invi
  重量
70kg/台

invi
  本体価格
¥7,600,000/ペア(税別)

invi

※製品の仕様、規格、デザイン、価格は改善等の為予告なく変更する場合がございます。

invi

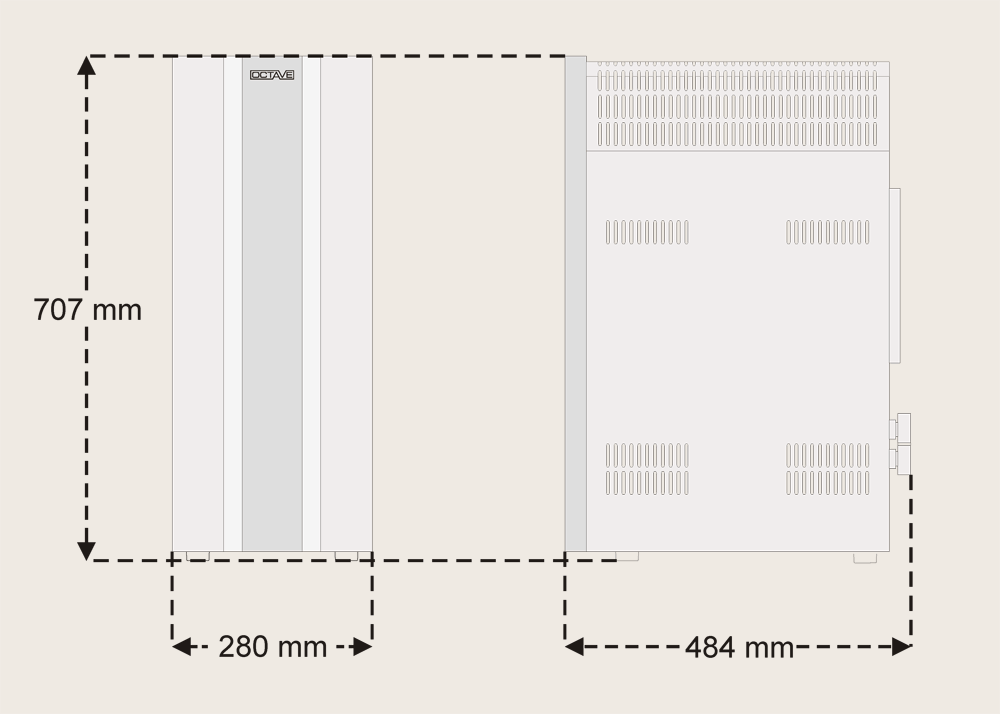

  Dimensions (in mm)
invi
invi
  Features
.. 互換性のある出力管(6550/KT88/6L6/EL34)に応じたバイアス調整機能
.. 出力管チェック用のビルトインメーター
.. 出力レベルの電子的プリセット
.. 電子モニタリング回路並びに保護システム
.. ゲインステージ用電流の電子的安定化回路
.. サージ電流の効果的な制限
.. 2つの電源トランスによる電源供給(各々、約1kW 定格)
.. 最大容量の高電圧対応電解コンデンサが装着された電源供給回路
.. RCA/XLR 入力対応
.. スペア用に、選別された真空管が1台につき4 個付属
invi invi
invi invi

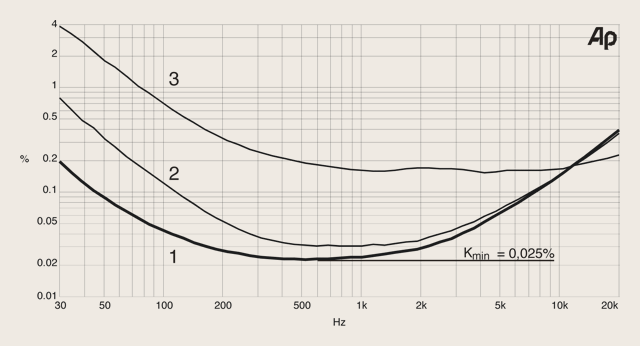

  Curve 1: Bias optimal adjusted | Curve 2: Bias 10% misaligned | Curve 3: Bias 30% misaligned
invi invi

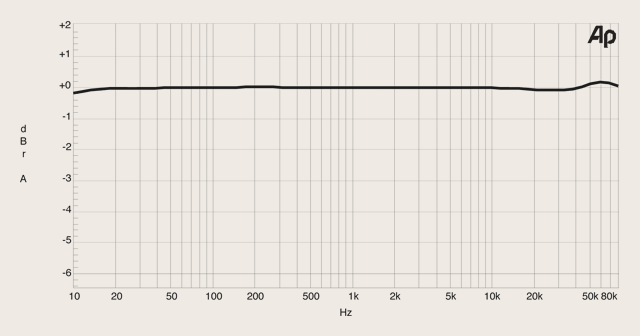

» Frequnecy Response:
invi invi

  The Frequency Response has between 10 Hz and 90 kHz only 0,3 dB Tolerance
invi invi

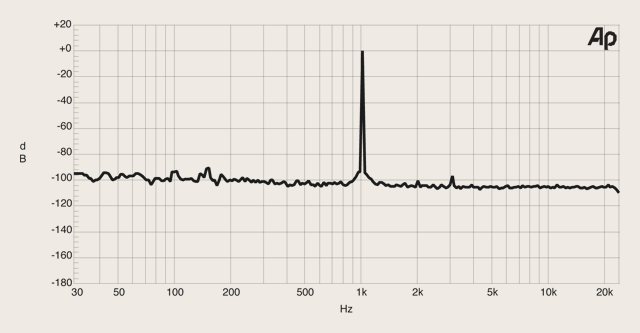

» Interfering Signal Spectrum related to 10 V / 1 kHz Output Level:
invi invi

  The FFT-Analyse recorded an extrem spectral purity from Output signals. Disturbances from mains (normaly 50 and 100 Hz) are missing
invi invi

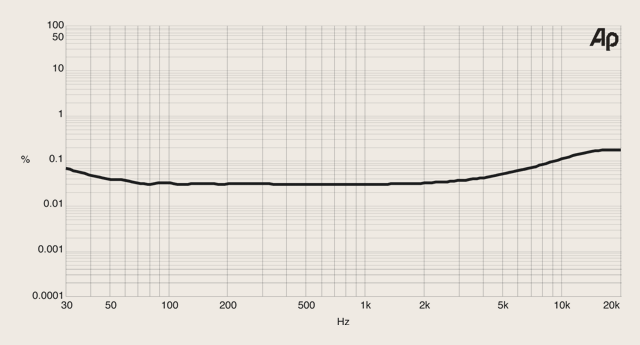

» Harmonic Distortion between 30 Hz and 20 kHz:
invi invi

  The behavior of the harmonical Distortion show a linear curve with a slow rise on low frequencies. This is only possible with high spezialized Output transformers.
